Construção dos degraus desdobraveis, normalmente o acesso a este tipo de veículos só tem 2 degraus desdobráveis, mas esta carruagem, como é muito alta
ela tem 3 degraus rebativeis o que torna a construção bastante mais difícil e trabalhosa de fazer, como podem ver, o patim superior é mais do dobro que o patim inferior, mas hoje ela ficou quase concluída , estou também a trabalhar no sistema do travão, como podem ver as articulações e os tirantes que ligam a barra do travão ao balancim estão práticamente terminadas, mas todo este sistema está ainda provisório, dado que tudo irá ficar a funcionar como no modelo original é preciso fazer vários testes de funcionamento e afinações, aqui vãoalgumas fotos para melhor compreensão destas partes móveis.
construção dos tirantes articulados que ligam a barra do travão ao balancim
os tirantes que vão ligar ao balacim, este ainda falta fazer

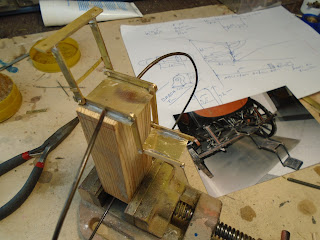

inicio da construção dos degraus,
afinação do suporte dos degraus
suporte da construção dos degraus
construção do patim do meio
degraus concluidos em afinação no sítio onde vão ser fixados
os degraus todos abertos
aqui os degraus todos fechados dentro do suporte
Aqui é possível ver as medidas tiradas e fotos de pormenor para a construção
ela tem 3 degraus rebativeis o que torna a construção bastante mais difícil e trabalhosa de fazer, como podem ver, o patim superior é mais do dobro que o patim inferior, mas hoje ela ficou quase concluída , estou também a trabalhar no sistema do travão, como podem ver as articulações e os tirantes que ligam a barra do travão ao balancim estão práticamente terminadas, mas todo este sistema está ainda provisório, dado que tudo irá ficar a funcionar como no modelo original é preciso fazer vários testes de funcionamento e afinações, aqui vãoalgumas fotos para melhor compreensão destas partes móveis.
